Aço carbono e inox em caixilhos, portas e passa-volumes blindados

O caixilho é parte crítica do sistema de blindagem transparente. Ele precisa receber o peso do vidro, manter o alojamento correto da peça, garantir fixação adequada e transferir esforços para a estrutura de apoio.

Vidro blindado sem caixilho compatível pode comprometer segurança, acabamento, vedação, durabilidade e viabilidade de instalação.

O dimensionamento deve considerar perímetro, travessas internas, divisão de peças, espessura do vidro, peso total, fixação, vedação, dilatação, acabamento e condições de acesso ao local de instalação.

Em peças grandes, o peso pode exigir divisão do vidro, reforço estrutural, equipe de manuseio ou logística específica.

O caixilho precisa ser compatível com o peso, a espessura e a forma de instalação do vidro blindado. Em áreas residenciais e comerciais, o acabamento preto é frequente pela integração visual com arquitetura contemporânea.

Em projetos com vidro blindado, os termos esquadrias blindadas e caixilhos para vidro blindado podem aparecer em contextos diferentes, mas ambos apontam para a mesma responsabilidade técnica: a estrutura precisa receber o peso, a espessura e o nível de proteção do vidro.

A nomenclatura pode variar entre cliente, arquiteto, serralheiro, construtora e responsável técnico. O critério principal, porém, é sempre o desempenho do conjunto: perfil, reforço interno, alojamento do vidro, fixação, acabamento, vedação e compatibilidade com a blindagem transparente.

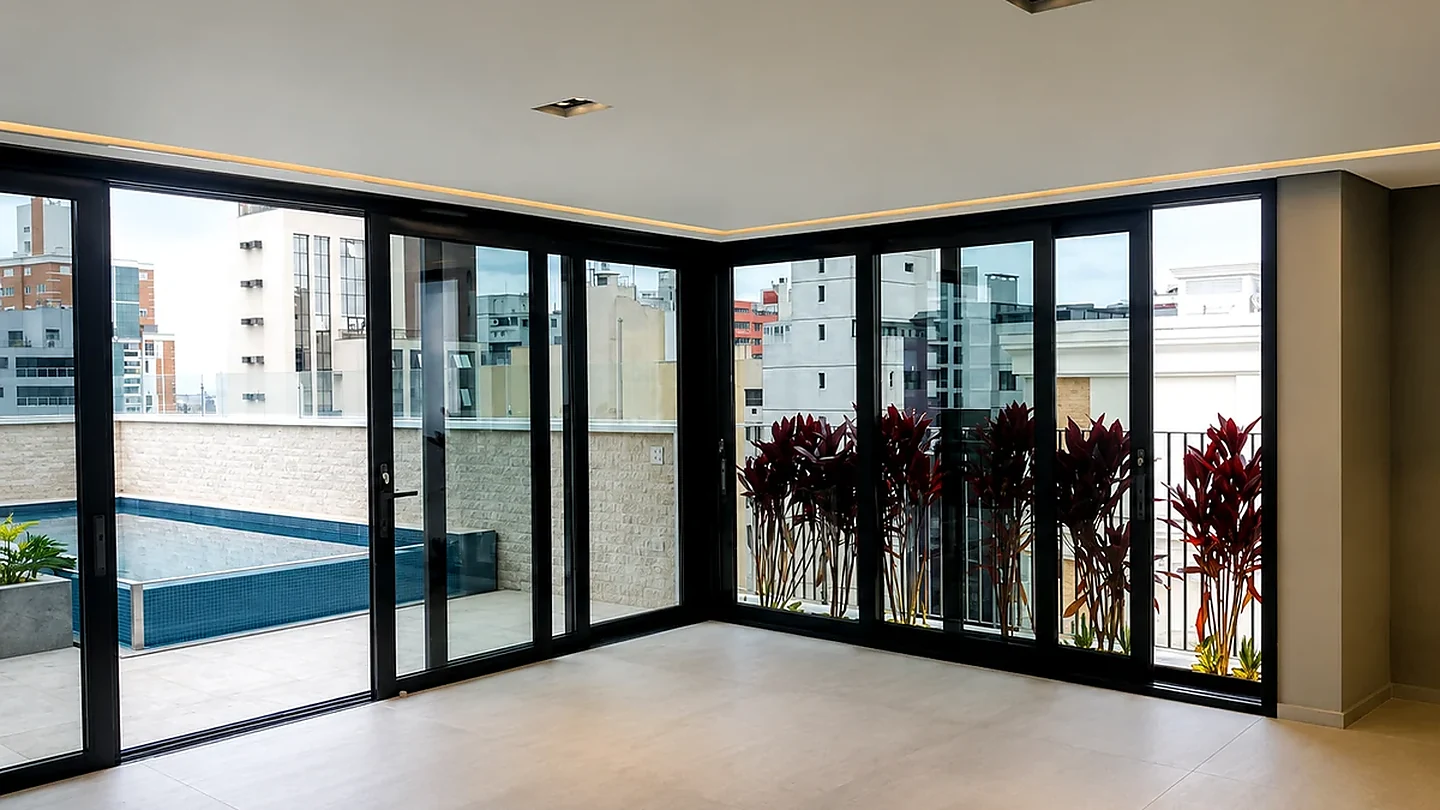

Nas aplicações reais apresentadas, as esquadrias são de alumínio para vidro blindado e possuem aço na parte interna. Essa composição permite unir acabamento arquitetônico, leitura visual mais limpa e reforço estrutural interno compatível com a aplicação de vidro blindado.

Esse detalhe é importante porque uma esquadria comum de alumínio não deve ser tratada automaticamente como compatível com vidro blindado. O sistema precisa ser preparado para receber a espessura, o peso e a fixação do vidro, podendo exigir reforços internos, aço, perfis especiais e avaliação técnica do conjunto.

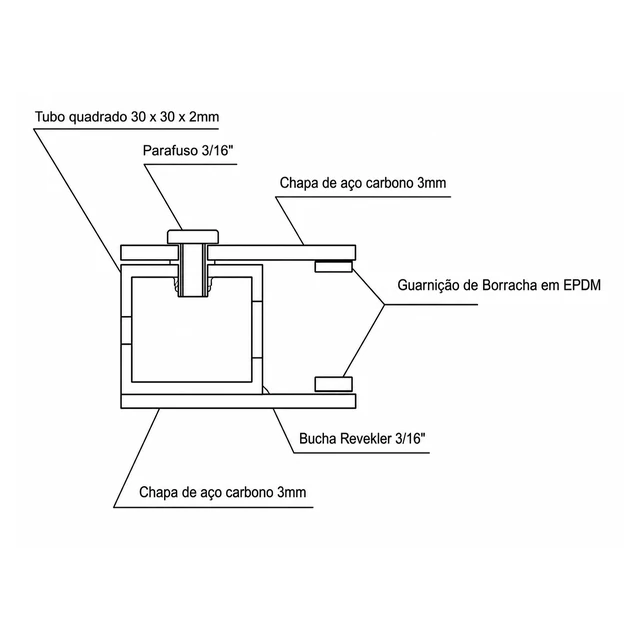

O desenho abaixo apresenta um detalhe técnico de referência para vidro blindado de 28 mm, com tubo quadrado 30 x 30 x 2 mm, chapas de aço carbono 3 mm, parafuso 3/16”, bucha Revekler 3/16” e guarnição de borracha em EPDM.

Este material deve ser tratado como referência técnica do caixilho em aço carbono para vidro blindado 28 mm. Não deve ser interpretado como desenho executivo em escala.

No aço carbono, umidade e oxigênio favorecem a formação de produtos de corrosão. Quando a proteção superficial é insuficiente, a oxidação compromete acabamento, manutenção, estanqueidade e vida útil do conjunto.

O inox forma uma camada passiva rica em cromo que aumenta sua resistência à corrosão. Em regiões litorâneas ou ambientes com maior presença de cloretos, o inox 316 tende a ser mais indicado que o inox 304 por apresentar melhor resistência à corrosão localizada, especialmente quando acabamento, limpeza e durabilidade são critérios relevantes.

A soldagem em estruturas para vidro blindado deve ser executada com controle técnico. O calor pode gerar deformações, tensões residuais, desalinhamento e alterações na região próxima ao cordão de solda. Esses fatores podem prejudicar o assentamento do vidro, a vedação, a estética e a proteção anticorrosiva.

O acabamento após a solda também é parte da solução: limpeza, preparação, pintura, passivação quando aplicável, vedação e proteção das bordas influenciam a durabilidade da esquadria, do caixilho, da porta ou do passa-volume.

Os valores são referências para avaliação inicial. O dimensionamento final deve considerar geometria do perfil, dobras, soldas, reforços, acessórios, vãos, travessas e forma de fixação na obra.

Em caixilhos, esquadrias, portas e passa-volumes blindados, diferentes materiais podem participar do mesmo sistema: alumínio, aço carbono, inox, fixadores, borrachas técnicas e selantes. A compatibilidade entre eles influencia durabilidade, acabamento e manutenção.

Quando metais diferentes permanecem em contato direto na presença de umidade, chuva, condensação ou maresia, pode ocorrer corrosão galvânica. Por isso, sistemas mistos devem prever isolamento entre materiais, vedação, drenagem e escolha correta de fixadores.

Leia também compatibilidade de materiais em caixilhos blindados.

O inox 304 pode atender aplicações internas, urbanas e áreas protegidas. O inox 316 tende a ser mais indicado em regiões litorâneas, áreas externas e ambientes com maior presença de cloretos, sempre considerando acabamento, limpeza e manutenção.

O inox reduz riscos de corrosão, mas não elimina a necessidade de projeto. Frestas, contato com alumínio, fixadores inadequados e falta de limpeza podem prejudicar o comportamento do sistema ao longo do tempo.

Em estruturas soldadas, o calor da soldagem pode gerar deformações e alterações na zona termicamente afetada, conhecida como ZTA. Em caixilhos para vidro blindado, esse controle é importante para manter esquadro, profundidade de alojamento, vedação e acabamento.

Após solda, aço carbono exige tratamento anticorrosivo e pintura compatíveis. Em inox, a limpeza e o controle de contaminação também são relevantes para preservar acabamento e resistência à corrosão.

O peso da estrutura metálica deve ser considerado junto com o peso do vidro blindado. Chapa de aço carbono pode ser estimada pela fórmula: área em m² x espessura em mm x 7,85 kg/m². Para inox, a referência prática fica próxima de 7,9 a 8,0 kg/m² por milímetro de espessura.

Veja também peso de chapa de aço carbono e inox.
